Электрографический способ создания изображения в принтерах

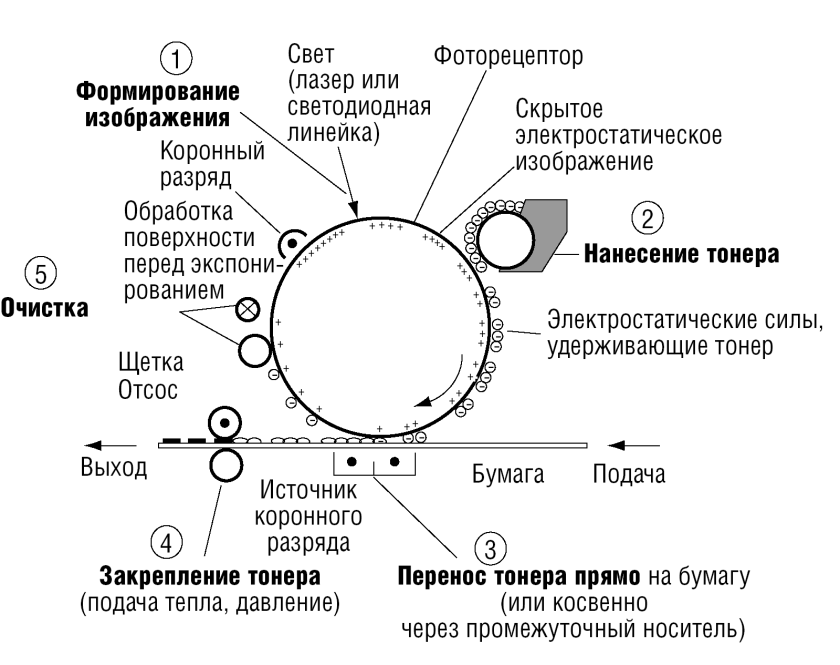

Формирование изображения

Изображение на поверхности бумаги получается благодаря нанесению на поверхность фоторецептора, с помощью управляемого компьютером источником света. При попадании светового потока на поверхность фоторецептора происходит изменение заряда отдельных участков. В местах, где световые потоки соприкасаются с бумагой, происходит изменение электрического заряда.

Нанесение тонера

В данном способе печати используются тонеры. Это могут быть порошковые или жидкие тонеры различного состава и пигмента. Нанесение тонера происходит с помощью систем, обеспечивающих перенос мелких частиц тонера (размером от 6 до 8 мкм) на фоторецептор. Частицы тонера попадают на заряженные участки поверхности фотополупроводникового слоя и закрепляются на тех участках, где световой поток не убрал заряд с поверхности, при этом частички тонера, в свою очередь, приобретают определенный электростатический заряд. Так формируется изображение. После нанесения тонера скрытое электростатическое изображение становится видимым.

Перенос тонера

Тонер может переноситься прямо на бумагу или же на промежуточную систему, например в виде цилиндра или ленты. Чаще всего тонер передается прямо с фоторецептора на запечатываемый материал. Перенос заряженных частиц тонера с поверхности барабана на бумагу происходит благодаря электростатической силе. Она создается источником коронного разряда с одновременным прижимом бумаги к барабану. Заряженные частички пигмента под действием электростатических сил переносятся на поверхность бумаги.

Закрепление тонера

Для того чтобы сохранить изображение и закрепить тонер на поверхности необходимо нагреть бумагу. Данная процедура оплавляет тонер, тем самым закрепляет его на поверхности.

Очистка (нейтрализация)

После переноса изображения с фоторецептора на бумагу на светочувствительном барабане могут находиться остаточные заряды и отдельные частицы тонера. Чтобы подготовить барабан для воспроизведения следующего изображения, необходима механическая «очистка» (нейтрализация) и, кроме того, снятие электрических зарядов на отдельных его участках. Удаление частиц тонера осуществляют щеткой. Поверхностные заряды нейтрализуются коронным разрядом. После этого поверхность барабана станет электрически нейтральной и освобожденной от частиц тонера.

Если электрофотографическим способом необходимо произвести печать определенного количества одинаковых экземпляров, то, в отличие от способов традиционной печати, где необходимо иметь печатную форму, для каждого оттиска заново нужно воспроизводить одно и то же изображение, используя свойство фотополупроводниковых материалов (фоторецептора) изменять свой поверхностный заряд. Это может привести к изменению печатного изображения, с одной стороны, из-за отклонений его параметров при формировании на материале и, с другой стороны, из-за нарушения параметров процесса при нанесении тонера на фоторецептор и впоследствии на бумагу.

Принцип работы лазерного принтера

Лазер служит для создания сверхтонкого светового луча, вычерчивающего на поверхности предварительно заряженного светочувствительного барабана контуры невидимого точечного электронного изображения - электрический заряд стекает с засвеченных лучом лазера точек на поверхности барабана. После проявления электронного изображения порошком красителя (тонера). налипающего на разряженные участки, выполняется печать - перенос тонера с барабана на бумагу и закрепление изображения на бумаге разогревом тонера до его расплавления.

Лазерные принтеры обеспечивают наиболее качественную печать с разрешением до 50 точек/мм (1200 dpi) и скорость печати до 1000 зн./с. Широко используются цветные лазерные принтеры.
