Honeywell 1472G – настройка сканера

Начало работы

Перед началом работы необходимо подключить базу к отключенному компьютеру, после запустить ПК. После того как питание подключено, поместите сканер Honeywell 1472g на базу. Зеленый цвет индикатора будет сигнализировать о том, что сканер подключен и работает исправно.

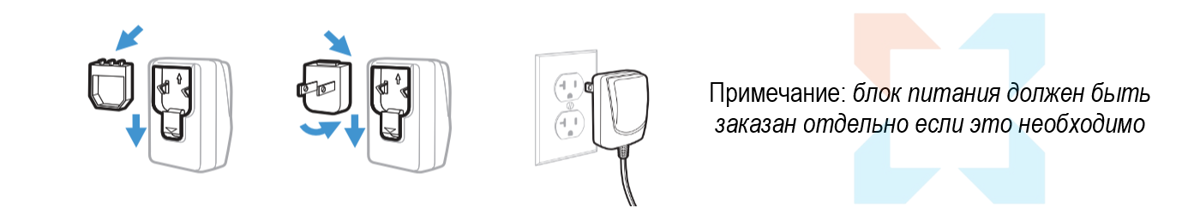

Подключение блока питания

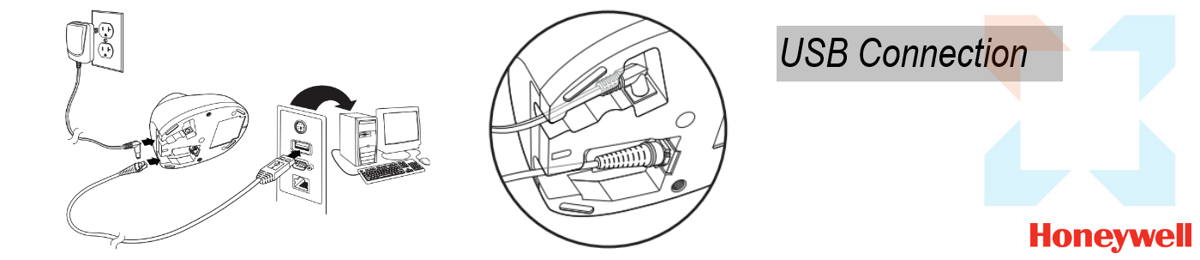

USB соединение


USB

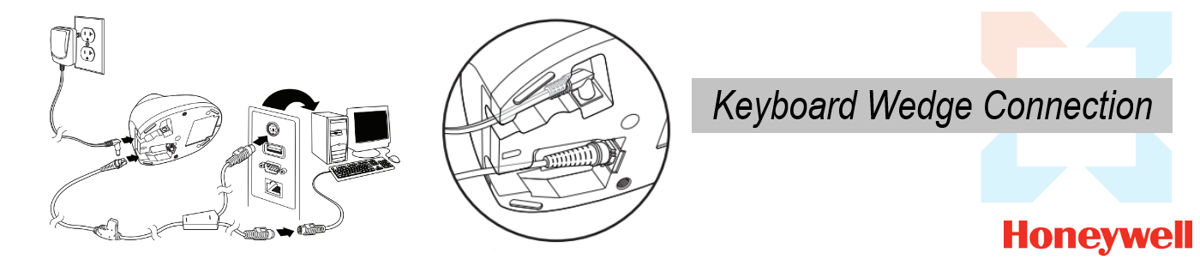

Подключение клавиатуры


Подключение клавиатуры

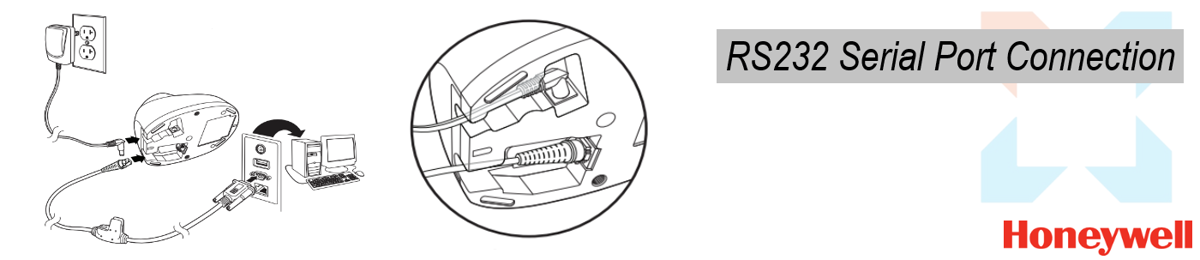

RS232 подключение


RS-232

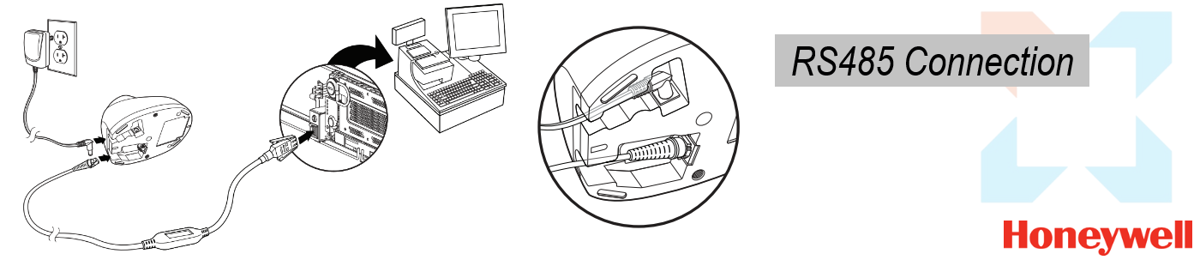

RS485 соединение


RS-485

Техника чтения

Точку прицеливания сканера, можно контролировать самостоятельно. Это обеспечит комфортное использование сканера. Для того, чтобы настроить 1472g наведите сканер на штрих-код, потяните за триггер и отцентрируйте точку так как Вам удобно.

Чем ближе Honeywell 1472g расположен к штрих-коду, тем меньше точка прицеливания. Для правильной работы сканера держите его ближе к маленьким штрих-кодам и дальше от больших. Если поверхность, на которой расположен штрих-код светоотражающая ( например: ламинированная) сканер стоит наклонить, для успешного считывания.

Entrust Sigma DS2
Техника чтения

Примечание: В случае успешного сканирования, 1472g издаст характерный звуковой сигнал.

1472G instruction 558 КБ 1472G brochure 218 КБ

Стандартные настройки

Штрих-код представленный ниже сбрасывает все настройки сканера 1472g до заводских.


Сброс настроек

Важно: Данный штрих-код подходит только для 1472g 2D сканеров.

Интерфейс RS-485 по умолчанию использует порт 5B. Если вы используете IBM POS терминал с портом 9B, отсканируйте представленный ниже штрих-код, затем включите кассовый аппарат.


RS485

Отсканируйте следующий код для того, чтобы запрограммировать сканер на эмуляцию RS232 на базе COM Port.

Примечание: Дополнительных настроек не требуется.


USB Series

Отсканируйте следующий код, чтобы запрограммировать сканер для клавиатуры USB-ПК.


USB ПК

Отсканируйте код соответствующей страны из списка ниже, чтобы запрограммировать раскладку клавиатуры Honeywell 1472g для Вашей страны и языка.


Код страны

Заблокированная ссылка (locked link)

Если вы связываете сканер 1472g с базой с помощью специальной системы locked link, то другие сканеры не смогут с ней связаться, если они непреднамеренно помещены на базу. Функция зарядки для других сканеров сохранится.


locked link

Для того, чтобы использовать с базой и другие сканеры, необходимо отсканировать код Umink Scanner.

Переопределить заблокированный сканер (Override locked scanner)

Если Ваш прежний сканер потерян или сломан, а связь с базой осталась с помощью нового сканера отсканируйте штрих-код Override Locked Scanner. Таким образом связь со старым сканером будет разорвана, а все сохраненные данные и связь с базой перенесены на новое устройство.


Override locked scanner

Отключение сканера (Unlinking the scanner)

Если к базе подключен сканер, но вы хотите его заменить, первым делом необходимо отключить старое устройство. Для этого используйте штрих-код представленный ниже.


Unlinking the scanner

Trigger

Следующие штрих-коды позволят Вам использовать сканер Honeywell 1472g в ручном режиме или в режиме презентации (без помощи рук).


Режимы сканирования

Suffix

Если вам необходимо вернуть, добавить вкладку после суффикса или просто удалить его, воспользуйтесь штрих-кодами ниже.


Suffix

Добавить префикс идентификатора кода ко всем символикам (add code ID prefix to all symbologies)

Отсканируйте следующий штрих-код, если вы хотите добавить префикс code ID ко всем символам сразу.


Add code ID

Функциональный код передачи (function code transmit)

Когда эта функция включена, код преобразуется и передается на терминал. Штрих-коды для включения и включения ниже.


function code transmit

Инструкции редактора формата данных (data format editor instructions)

Ниже приведены сокращенные инструкции по вводу формата данных.


Инструкция
