Настройка принтера TDP 225: инструкция от Scanberry
TSC TDP 225 — 2-дюймовый принтер этикеток, который отлично справится с печатью стикеров небольшого и среднего размера. Это устройство корпоративного класса отличается высокой скоростью печати (152 мм/с), благодаря чему может использоваться для интенсивной маркировки.
Компактная конструкция принтера позволяет размещать его в условиях ограниченного пространства, а ЖК-дисплей облегчает настройку и контроль состояния устройства. Регулируемое положение датчика черной метки, а также удобная загрузка расходных материалов делают модель TDP 225 простой в применении. Принтер поддерживает технологию прямой термопечати, а потому в качестве носителя может использоваться только термочувствительная бумага.
В комплекте с устройством поставляются CD-диск со всем необходимым программным обеспечением, руководство пользователя, кабель USB, кабель питания и внешний универсальный блок питания.
Подготовка к настройке TDP 225
Перед началом настройки необходимо устойчиво разместить принтер на плоской горизонтальной поверхности. Затем следует убедиться, что выключатель электропитания расположен в положении ВЫКЛ. Далее требуется подсоединить принтер к персональному компьютеру при помощи шнура USB — разъем USB находится на задней панели печатного устройства. Только после проведения всех этих операций стоит подключать оборудование к источнику электрической сети (розетке).
Для корректной работы устройства и возможности разработки шаблонов этикеток необходимо установить драйвера принтера при помощи компьютера. CD-диск с драйверами входит в комплектацию, поэтому вам нужно лишь вставить диск в дисковод. Не беспокойтесь, если ваш ПК не оснащен дисководом, — все драйвера вы можете найти на официальной странице модели TDP-225 на сайте производителя. Выберите тот драйвер, который совместим с операционной системой вашего ПК, а затем скачайте и запустите его.
Чтобы упростить настройку принтера, получить доступ к управлению файлами, а также просматривать конфигурацию оборудования, необходимо установить инструмент диагностики Diagnostic Tool. CD-диск с этой программой тоже поставляется в комплекте с основным устройством.
TSC TDP 225 настройка

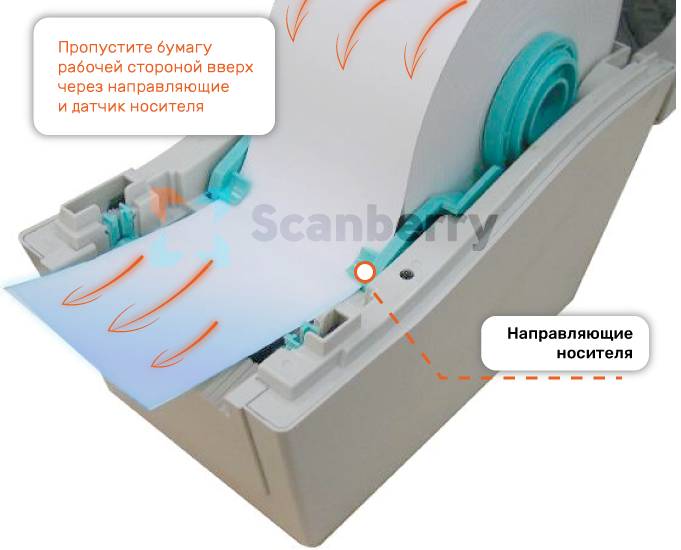

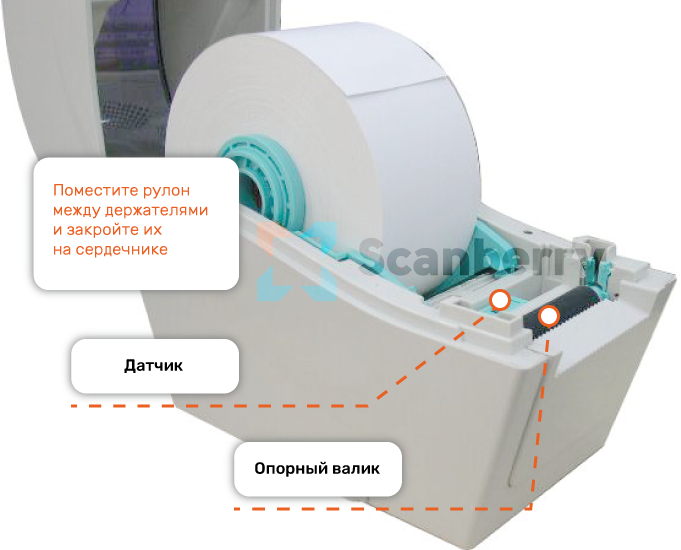

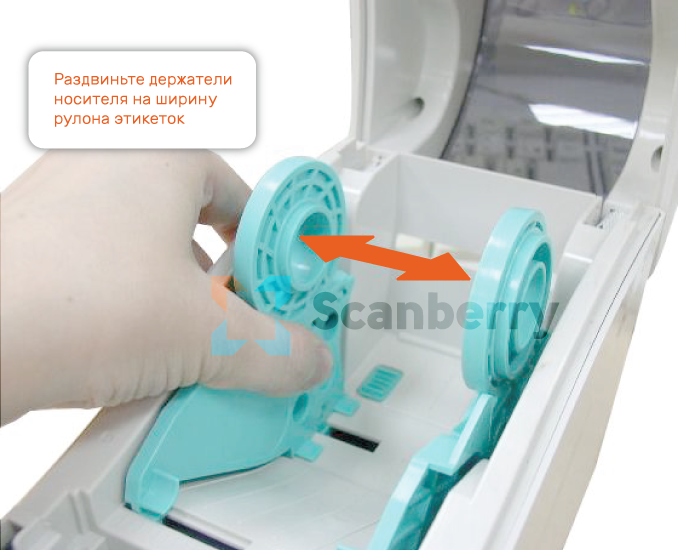

В первую очередь необходимо загрузить расходные материалы. Для этого откройте верхнюю крышку принтера, потянув ее в сторону передней панели — теперь вы можете установить рулон этикеток в специальный держатель. Чтобы настроить его под нужный размер рулона, прокрутите верхнюю часть устройства на 180 градусов по часовой стрелке, а затем разведите или сведите держатель и поместите в него расходный материал лицевой стороной вверх. Край ленты положите на резиновый валик. Затем требуется установить фиксаторы ленты в зависимости от ее ширины (фиксаторы находятся между резиновым валиком и держателем). Теперь осталось только закрыть крышку.
Способ загрузки тонкого материала, толщина которого не достигает 0,19 мм, отличается. Чтобы установить такой носитель вам нужно сначала открыть крышку принтера, а затем снять нижнюю фальш-панель. После этого необходимо изменить положение левого и правого фиксатора втулки. Далее верните на место фальш-панель и закройте крышку.
Следующий этап — калибровка принтера, о которой мы расскажем далее.
TSC TDP 225 калибровка
Калибровка принтера этикеток — это один из способов подготовить устройство к печати или исправить возникшие ошибки (перекосы, пропуски печати и т.п.). Главная цель данной процедуры — корректная работа принтера.
Калибровка датчика промежутка между этикетками или черной метки необходима в нескольких случаях:
-
при первой печати нового принтера;
-
при замене рулона этикеток, изменения размера или материала стикеров;
-
после инициализации устройства.
Такую калибровку можно выполнить двумя способами: через ПО Diagnostic Tool (тип определен в поле «Датчик этикетки») или вручную при помощи встроенных утилит. В первом случае необходимо выбрать функцию Calibrate Sensor, а во втором — выполнить следующие действия:
-
выключить принтер;
-
нажать и удерживать кнопку подачи, включить устройство;
-
отпустить кнопку подачи, когда светодиодный индикатор начнет мигать красным светом (необходимо дождаться пяти миганий).
После этого вам нужно дождаться постоянного зеленого света.
Калибровку датчика НА промежутки между этикетками или черные метки тоже можно произвести при помощи встроенных утилит. Для этого необходимо выполнить те же действия, однако отпустить кнопку подачи, когда индикатор станет мигать желтым светом (необходимо дождаться пяти миганий).
Выполнив все эти действия, вы получите готовый к работе принтер.
